電工實操培訓平臺
一、主要功能要求
電工實訓系統需要滿足國家職業技能鑒定維修電工工種的初級、中級、高級、技師的技能鑒定需求和分公司級、公司級、市級的技能競賽需求，實訓室分為三個區域，分別是技能鑒定區、教學競賽區、電梯實訓及材料區。
1、技能鑒定操作區：此區配置鋼琴式技能鑒定操作臺（電工實操培訓平臺），操作臺需包含啟保停、正反轉、星三角等初、中級維修電工基礎電路的培訓和鑒定功能；包含PLC、觸摸屏、變頻器等高級電工、技師培訓和技能鑒定功能。PLC用西門子1200系列，觸摸屏用昆侖通態系列，變頻器也用西門子小型變頻器，每個臺子需配電腦1臺。技能鑒定操作臺數量24臺。實訓臺須安裝配備相應的PLC、觸摸屏、變頻器組態編程軟件和通訊線。通過一系列項目實訓培養學員動手能力和實操技能。該區需配置教員臺1套，計算機1套。
2、教學競賽區：該區需同時具備技能競賽操作，電子繪圖、多媒體培訓等多項功能。該區主要以電腦桌充當操作臺、每個操作臺配備電腦、三菱FX系列PLC、觸摸屏、三菱小型變頻器、電工實訓網格金屬板各一個。工位數量32套，所有工位必須安裝配備相應的PLC、觸摸屏、變頻器組態編程軟件、相應的通訊線，以及CAD、EWB等電子繪圖軟件。該區需配置教員講臺1個、計算機1套、投影儀1套。
3、實訓模型電梯及材料區：該區需配備實訓模型電梯2套、貨架、工具柜、文件柜根據實際房間位置擺放。
二、主要培訓內容
電工實操培訓平臺裝置實現電路基礎、低壓電工上崗實訓，崗位技能實訓，以及崗位晉升實訓，可達到電工的初、中、高級電工培訓需求及技能鑒定需求。
實訓模型電梯培訓內容：可進行電梯工程及自動化課程演示教學，其控制元件可編程，功能與真實的變頻調速電梯相同，能自動平層，自動關門，響應轎內，外呼梯信號。可作為電梯程序教學與故障排除實習之用，也可作為電梯安裝維修演示操作之用。
三、主要技術參數

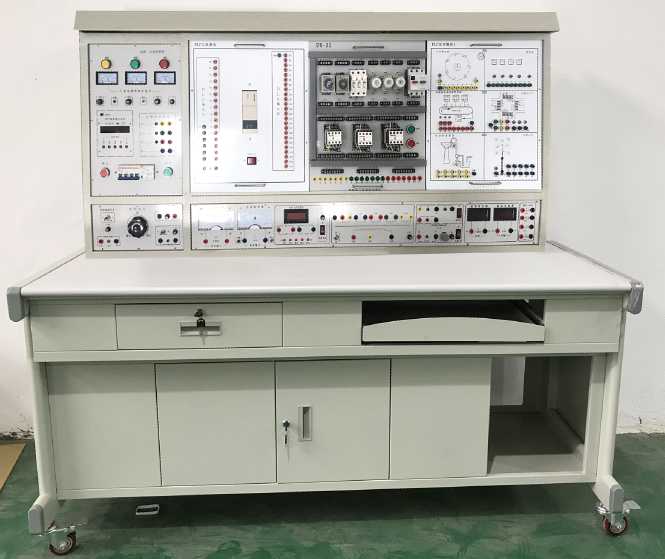

1、電工實操培訓平臺技術參數
（1）外型：整體尺寸 1755mm×750mm×1790mm；（具體尺寸設計聯絡確定）
（2）實訓臺架的材料：鋼制結構；
（3）電源：
1）輸入：三相AC 380V ±10% 50HZ 三相五線；
2）交流輸出：
固定：三相五線 380V 接插式1組、220V接插式1組、220V插座式3組。
可調：0～220V連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能）。
3）直流輸出：
固定：勵磁電源 110V/0.5A 1組、+12V/1.5A 1組；-12V/1.5A 1組；+5V/1.5A 1組，（具有過流保護報警切斷電源，智能化誤操作記錄功能）。
可調：電樞電源0～220V/1.5A 1組（有電壓表監控輸出）、0～24V 可調2A 1組（有電壓/電流表實施監控輸出狀態）。
（4）接口及儀表：可配置答題器，具有答題功能，與教師計算機、智能考核掛板可進行智能化實訓考核；
（5）實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。
（6）誤操作記錄裝置：誤操作報警、記錄、切斷相應電源功能。
（7）儀表/表頭：
1）內部測量顯示：指針式交流電壓表1只、數字式直流電壓表1只、指針式直流電壓表1只、指針式直流電流表1只；實時監控所測電壓/電流變化。
2）實訓測量用：數顯功率因數表1只、數字交流/直流電壓表各1只、數字交流/電流表各1只。
（8）整流橋：1組；
（9）實訓用變壓器：（輸入）380V/220V（輸出）110V、36V、20V（兩組）、12V、6.3V。（具有過流保護報警切斷電源，智能化誤操作記錄功能）
2、實訓模型電梯技術參數
電梯轎廂參照尺寸：600×500×560（寬×深×高），外尺寸；
門口參照尺寸：380×470（寬×高）；
井道框架外圍尺寸：980×820×4000（寬×深×高）；
設備參照自重：約600㎏；
曳引機功率：0.75KW。電壓380V或220V兩種；
額定電流：2.5A；
供電電源：三相五線，380V，50HZ；
變頻器：三菱A540；
可編程控制器（PLC）：日本三菱FX系列；
控制方式：集選（JX）；
電梯層站：4/4。
3、教學競賽區操作臺技術參數
（1）配三菱FX3U-48MR主機，集成數字量I/O（24路數字量輸入，24路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
（2）PLC仿真實訓軟件
1）通過PLASH虛擬環境實時顯示PLC的運行狀態；
2）可以實現PLC虛擬接線，并對接線進行錯誤檢查；
3）PLC編程訓練、PLC程序編寫測試等功能；
4）實現PLC運行模擬，對錯誤程序進行檢查。
（3）需配觸摸屏、三菱小型變頻器、電工實訓網格金屬板；
（4）操作臺：定制。
材料區技術參數
貨架7套，工具柜2套、文件柜2套，尺寸根據現場安裝位置定制。
四、設備清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
電工實訓系統需要滿足國家職業技能鑒定維修電工工種的初級、中級、高級、技師的技能鑒定需求和分公司級、公司級、市級的技能競賽需求，實訓室分為三個區域，分別是技能鑒定區、教學競賽區、電梯實訓及材料區。
2、教學競賽區：該區需同時具備技能競賽操作，電子繪圖、多媒體培訓等多項功能。該區主要以電腦桌充當操作臺、每個操作臺配備電腦、三菱FX系列PLC、觸摸屏、三菱小型變頻器、電工實訓網格金屬板各一個。工位數量32套，所有工位必須安裝配備相應的PLC、觸摸屏、變頻器組態編程軟件、相應的通訊線，以及CAD、EWB等電子繪圖軟件。該區需配置教員講臺1個、計算機1套、投影儀1套。
3、實訓模型電梯及材料區：該區需配備實訓模型電梯2套、貨架、工具柜、文件柜根據實際房間位置擺放。
二、主要培訓內容
電工實操培訓平臺裝置實現電路基礎、低壓電工上崗實訓，崗位技能實訓，以及崗位晉升實訓，可達到電工的初、中、高級電工培訓需求及技能鑒定需求。
實訓模型電梯培訓內容：可進行電梯工程及自動化課程演示教學，其控制元件可編程，功能與真實的變頻調速電梯相同，能自動平層，自動關門，響應轎內，外呼梯信號。可作為電梯程序教學與故障排除實習之用，也可作為電梯安裝維修演示操作之用。
三、主要技術參數
1、電工實操培訓平臺技術參數
（1）外型：整體尺寸 1755mm×750mm×1790mm；（具體尺寸設計聯絡確定）
（2）實訓臺架的材料：鋼制結構；
（3）電源：
1）輸入：三相AC 380V ±10% 50HZ 三相五線；
2）交流輸出：
固定：三相五線 380V 接插式1組、220V接插式1組、220V插座式3組。
可調：0～220V連續可調；（具有過流保護報警切斷電源，智能化誤操作記錄功能）。
3）直流輸出：
固定：勵磁電源 110V/0.5A 1組、+12V/1.5A 1組；-12V/1.5A 1組；+5V/1.5A 1組，（具有過流保護報警切斷電源，智能化誤操作記錄功能）。
可調：電樞電源0～220V/1.5A 1組（有電壓表監控輸出）、0～24V 可調2A 1組（有電壓/電流表實施監控輸出狀態）。
（4）接口及儀表：可配置答題器，具有答題功能，與教師計算機、智能考核掛板可進行智能化實訓考核；
（5）實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。
（6）誤操作記錄裝置：誤操作報警、記錄、切斷相應電源功能。
（7）儀表/表頭：
1）內部測量顯示：指針式交流電壓表1只、數字式直流電壓表1只、指針式直流電壓表1只、指針式直流電流表1只；實時監控所測電壓/電流變化。
2）實訓測量用：數顯功率因數表1只、數字交流/直流電壓表各1只、數字交流/電流表各1只。
（8）整流橋：1組；
（9）實訓用變壓器：（輸入）380V/220V（輸出）110V、36V、20V（兩組）、12V、6.3V。（具有過流保護報警切斷電源，智能化誤操作記錄功能）
2、實訓模型電梯技術參數
電梯轎廂參照尺寸：600×500×560（寬×深×高），外尺寸；
門口參照尺寸：380×470（寬×高）；
井道框架外圍尺寸：980×820×4000（寬×深×高）；
設備參照自重：約600㎏；
曳引機功率：0.75KW。電壓380V或220V兩種；
額定電流：2.5A；
供電電源：三相五線，380V，50HZ；
變頻器：三菱A540；
可編程控制器（PLC）：日本三菱FX系列；
控制方式：集選（JX）；
電梯層站：4/4。
3、教學競賽區操作臺技術參數
（1）配三菱FX3U-48MR主機，集成數字量I/O（24路數字量輸入，24路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
（2）PLC仿真實訓軟件
1）通過PLASH虛擬環境實時顯示PLC的運行狀態；
2）可以實現PLC虛擬接線，并對接線進行錯誤檢查；
3）PLC編程訓練、PLC程序編寫測試等功能；
4）實現PLC運行模擬，對錯誤程序進行檢查。
（3）需配觸摸屏、三菱小型變頻器、電工實訓網格金屬板；
（4）操作臺：定制。
材料區技術參數
貨架7套，工具柜2套、文件柜2套，尺寸根據現場安裝位置定制。
四、設備清單
| 序號 | 項目名稱 | 技術要求 | 數量 | 單位 | 備注 |
| 1 | 電工實操培訓平臺 | ||||
| 1.1 | 鋼琴式技能鑒定操作臺 | 操作臺需包含啟保停、正反轉、星三角等初、中級維修電工基礎電路的培訓和鑒定功能；需包含PLC、觸摸屏、變頻器等高級電工、技師培訓和技能鑒定功能，PLC用西門子1200系列或升級版，觸摸屏用昆侖通態系列，變頻器用西門子小型變頻器。所有臺子必須安裝配備相應的PLC、觸摸屏、變頻器組態編程軟件和通訊線。 | 24 | 套 | |
| 1.2 | 電腦 |
最低參數要求： 中央處理器：酷睿I5 3.0GHz; 操作系統：Windows操作系統；內存：8GB DDR4 1600MHz； 硬盤：1TB 3.5"SATA(7200 Rpm)硬盤； 顯卡：1GB顯存，三通道輸出；單通道分辨率1920×1080； 聲卡：集成內置聲卡； 網口：10/100M以太網接。 |
24 | 臺 | |
| 1.3 | PLC | 集成數字量I/O（24路數字量輸入，16路數字量輸出） | 24 | 臺 | |
| 1.4 | 教員講臺 | 面板：冷軋鋼材質，實木扶手、臺面，尺寸：114*80*990cm | 1 | 套 | 含座椅 |
| 1.5 | 教員計算機 |
最低參數要求： 中央處理器：酷睿I5 3.0GHz; 操作系統：Windows操作系統；內存：8GB DDR4 1600MHz； 硬盤：1TB 3.5"SATA(7200 Rpm)硬盤； 顯卡：1GB顯存，三通道輸出；單通道分辨率1920×1080； 聲卡：集成內置聲卡； 網口：10/100M以太網接。 |
1 | 臺 | |
| 1.6 | 顯示器 |
尺寸：23英寸液晶顯示器； 最佳分辨率：1920x1080； 背光類型：LED背光； 屏幕比例：16:9（寬屏）。 |
1 | 臺 | |
| 2 | 實訓模型電梯 | ||||
| 2.1 | 四層四站電梯井道實驗裝置 |
1）電梯轎廂尺寸：600×500×560（寬×深×高），外尺寸。 2）門口尺寸：380×470（寬×高） 3）井道框架外圍尺寸：980×820×4000（寬×深×高）。 4）設備自重：約600㎏。 5）曳引機功率：0.75KW。電壓380V或220V兩種。 6）額定電流：2.5A。 7）供電電源：三相五線，380V，50HZ。 8）變頻器：三菱A540。 9）可編程控制器（PLC）：日本三菱FX系列。 10）控制方式：集選（JX）。 11）電梯層站：4/4。 |
2 | 臺 | |
| 2.2 | 電源控制裝置 | 輸入電源：AC380V±5%(三相五線) 50Hz | 2 | 張 | |
| 2.3 | 配套易損器材 | 定制 | 2 | 套 | |
| 2.4 | 工程材料 | 定制 | 2 | 套 | |
| 2.5 | 操作臺 |
學員桌椅： 全鋼結構、簡易安裝、防火板鋪防靜電墊 尺寸：1400*700*740 材質：鋼架、板材 凳子：方形凳 2把 （每套含2把座椅） |
2 | 套 | |
| 3 | 教學競賽區操作臺 | ||||
| 3.1 | 操作臺 |
學員桌椅: 尺寸：1200*600*740 材質：鋼架或板材 凳子：椅子1把 |
32 | 臺 | |
| 3.2 | 電腦 |
最低參數要求： 中央處理器：酷睿I5 3.0GHz; 操作系統：Windows操作系統；內存：8GB DDR4 1600MHz； 硬盤：1TB 3.5"SATA(7200 Rpm)硬盤； 顯卡：1GB顯存，三通道輸出；單通道分辨率1920×1080； 聲卡：集成內置聲卡； 網口：10/100M以太網接口。 |
32 | 臺 | |
| 3.3 | PLC | FX3U-48MR，集成數字量I/O（24路數字量輸入，24路數字量輸出） | 32 | 臺 | |
| 3.4 | 小型變頻器 | 三菱小型變頻器（1KW左右） | 32 | 臺 | |
| 3.5 | 觸摸屏 | 昆侖通態，屏幕尺寸：7''TFT，分辨率：800*480，開孔尺寸：215*152mm，主頻頻率：300MHz，配置：內存128M，接口1*RS232、1*RS485、1*USB | 32 | 套 | |
| 3.6 | PLC仿真實訓軟件 |
a．通過PLASH虛擬環境實時顯示PLC的運行狀態 b．可以實現PLC虛擬接線，并對接線進行錯誤檢查 c．PLC編程訓練、PLC程序編寫測試等功能 d．實現PLC運行模擬，對錯誤程序進行檢查 |
32 | 套 | |
| 3.5 | 電工實訓網格金屬板 | 定制 | 32 | 套 | |
| 4 | 其它設備 | ||||
| 4.1 | 貨架 | 尺寸：3000*600，材質：鋼，可調節高度， | 7 | 套 | |
| 4.2 | 工具柜 | 尺寸：1800*900*400，材質：鐵，厚度：0.8mm | 2 | 套 | |
| 4.3 | 文件柜 | 尺寸：2000*600，材質：鐵，厚度：0.8mm | 2 | 套 | |
| 4.4 | 教員講臺 |
面板：冷軋鋼材質，實木扶手、臺面，尺寸：1140*800*990 （含座椅） |
1 | 套 | |
| 4.5 | 計算機 |
最低參數要求： 中央處理器：酷睿I5 3.0GHz; 操作系統：Windows操作系統；內存：8GB DDR4 1600MHz； 硬盤：1TB 3.5"SATA(7200 Rpm)硬盤； 顯卡：1GB顯存，三通道輸出；單通道分辨率1920×1080； 聲卡：集成內置聲卡； 網口：10/100M以太網接口。 |
1 | 臺 | |
| 4.6 | 顯示器 |
尺寸：23英寸液晶顯示器； 最佳分辨率：1920x1080； 背光類型：LED背光； 屏幕比例：16:9（寬屏）。 |
1 | 臺 | |
| 4.7 | 投影儀 |
亮度：3500流明； 分辨率：1024×768； 對比度：5000：1； 光源壽命不小于2000小時； 電動屏幕尺寸不小于150英寸。 |
1 | 臺 | |
| 5 | 輔助材料 | ||||
| 5.1 | 二極管 | 1N4007，1A/1200V | 60 | 個 | |
| 5.2 | 晶體三極管 | 2N5551，0.3A/150V | 60 | 個 | |
| 5.3 | 三相異步電動機 | Y-132M-4，2.2kW | 3 | 臺 | |
| 5.4 | 指針式萬用表 | M47 | 3 | 塊 | |
| 5.5 | 三相四線插頭 | 16A/25A四孔 | 50 | 個 | |
| 5.6 | 單相三極插座 | 10A | 50 | 個 | |
| 5.7 | 三相四極插座 | 25A | 50 | 個 | |
| 5.8 | 白熾燈 | 30W或40W | 90 | 個 | |
| 5.9 | 白熾燈燈座 | 30W或40W | 90 | 個 | |
| 5.10 | 單開雙控開關 | 10A/250V/2500w | 50 | 個 | |
| 5.11 | 按鈕 | XLA-A213，保護式 | 100 | 個 | |
| 5.12 | 端子壓接鉗 | 適用端子0.5-6.0mm2預絕緣端子 | 18 | 個 | |
| 5.13 | 雙管日光燈 | 功率11W-15W，電壓110V-240V | 20 | 個 | |
| 5.14 | 時間繼電器 | H3BA-N8H 220V OMRON | 20 | 個 | |
| 5.15 | 斷路器 | C65N-D32/3P | 18 | 個 | |
| 5.16 | 交流接觸器 | LC1-D12M7C | 50 | 個 | |
| 5.17 | 熱繼電器 | LRD12C | 60 | 個 | |
| 5.18 | 接地電阻表 | ZC-8 | 14 | 個 | |
| 5.19 | 雙向晶閘管 | BTA41-700B TO-3P | 60 | 個 | |
| 5.20 | 單股多芯軟銅線 | BVR 1*1.5mm2 | 3000 | 米 | |
| 5.21 | 鋸弓 | 鋁合金方管鋸弓 12' | 23 | 把 | |
| 5.22 | 電工刀 | 8/刀頭，0.5*18*100mm | 23 | 個 | |
| 5.23 | 行程開關 | XCKN2145P20C | 80 | 個 | |
| 5.24 | 單股單芯硬銅線 | BYJ-2.5 mm2 | 3000 | 米 | |
| 5.25 | 熔斷器 | RL1-15/10 500V、15A、配熔體10A | 100 | 個 | |
| 5.26 | 熔斷器 | RL1-15/2 500V、15A、配熔體2A | 20 | 個 | |
| 5.27 | 三相異步電動機 | Y-112M-1.5 380V、△接法 | 9 | 臺 | |
| 5.28 | 雙速電動機 | YD90L-6/4 0.85/1.1KW | 9 | 臺 | |
| 5.29 | 數字示波器 | DS1104Z-S 70MHz 100MHz | 9 | 臺 | |
| 5.30 | 軟導線 | 0.35 mm2黃 | 40 | 卷 | |
| 5.31 | 軟導線 | 0.35 mm2綠 | 40 | 卷 | |
| 5.32 | 軟導線 | 0.35 mm2紅 | 40 | 卷 | |
| 5.33 | 軟導線 | 0.35 mm2藍 | 40 | 卷 | |
| 5.34 | 軟導線 | 0.5 mm2黃 | 40 | 卷 | |
| 5.35 | 軟導線 | 0.5 mm2綠 | 40 | 卷 | |
| 5.36 | 軟導線 | 0.5 mm2紅 | 40 | 卷 | |
| 5.37 | 軟導線 | 0.5 mm2藍 | 40 | 卷 | |
| 5.38 | 軟導線 | 1.0 mm2黃 | 40 | 卷 | |
| 5.39 | 軟導線 | 1.0 mm2綠 | 40 | 卷 | |
| 5.40 | 軟導線 | 1.0 mm2紅 | 40 | 卷 | |
| 5.41 | 軟導線 | 1.0 mm2藍 | 40 | 卷 | |
| 5.42 | 針形接線端子 | 0.5 mm2 | 35 | 包 | |
| 5.43 | 針形接線端子 | 0.35 mm2 | 35 | 包 | |
| 5.44 | 管形端子自調壓線鉗 | 0.25-6 mm2 | 35 | 個 | |
| 5.45 | 冷壓端子壓線鉗 | 0.5-10 mm2 | 35 | 個 | |
| 5.46 | 冷壓端子 | OT1.5-3 | 40 | 包 | |
| 5.47 | 冷壓端子 | OT1.5-4 | 40 | 包 | |
| 5.48 | 冷壓端子 | UT1-3 | 40 | 包 | |
| 5.49 | 冷壓端子 | UT1-4 | 40 | 包 | |
| 5.50 | 冷壓端子 | UT1.5-3.5 | 40 | 包 | |
| 5.51 | 冷壓端子 | UT1.5-5 | 40 | 包 | |
| 5.52 | 冷壓端子 | UT2.5-3 | 40 | 包 | |
| 5.53 | 冷壓端子 | UT2.5-4 | 40 | 包 | |
| 5.54 | 冷壓端子 | UT2.5-5 | 40 | 包 | |
| 5.55 | 號碼管 | 0.75平方，內徑2.2MM，適用于電線外徑2.1-2.3MM | 10 | 卷 | |
| 5.56 | 號碼管 | 1.5平方，內徑3MM，適用于電線外徑2.7-3.2MM | 10 | 卷 | |
| 5.57 | 按鈕盒 | 三按鈕 | 35 | 個 | |
| 5.58 | 旋鈕 | 2檔 | 80 | 個 | |
| 5.59 | 開關電源 | AC220V/DC24V，80W | 40 | 個 | |
| 5.60 | 指示燈 | AC220V（黃、綠、紅各40） | 120 | 個 | |
| 5.61 | 指示燈 | DC24V（黃、綠、紅各40） | 120 | 個 | |
| 5.62 | 電工常用工具 | 螺絲刀、鉗子、小活動扳手等 | 35 | 套 | |
| 5.63 | 線槽 | 寬高40*50左右?guī)w板 | 150 | 米 | |
| 5.64 | 中間繼電器 | 24V，2對常開2對常閉，帶指示燈，歐姆龍 | 200 | 個 | |
| 5.65 | 電工安裝導軌 | 寬35mm，厚1mm/1.2mm | 65 | 根 | |
| 5.66 | 接線端子 | 4.0mm2 | 350 | 個 | |
| 5.67 | 接線端子 | 2.5mm2 | 350 | 個 | |
| 5.68 | 接線端子 | 1.5mm2 | 700 | 個 | |
| 5.69 | 接線端子 | 1.0mm2 | 700 | 個 | |
