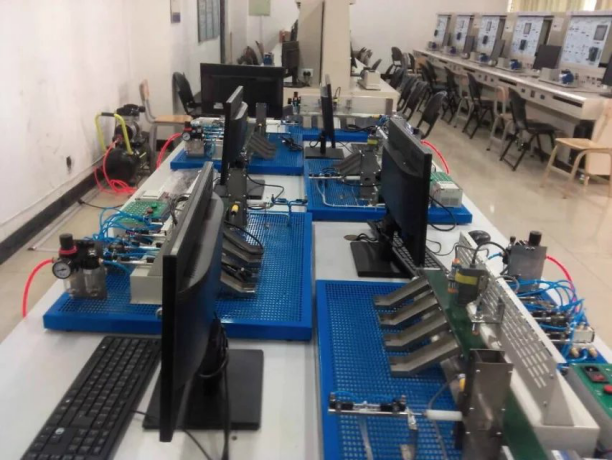

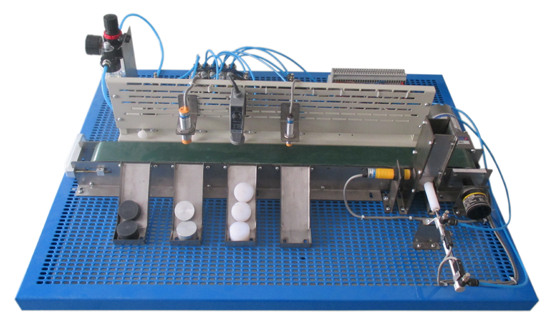

LGCL-02型 材料分揀控制模型
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGCL-02型 材料分揀控制模型采用臺式結構，是一套工業自動化生產線物料分揀過程的縮微模型，應能實現不同材料的自動分揀和歸類，并由上位計算機監控。配有PLC（西門子或三菱）、傳感器（光電式、電感式、顏色、磁感應式、電容式、旋轉編碼器等）、24V直流減速電動機、輸送帶、落料倉、電磁閥、減壓閥、雙杯氣源處理器，氣壓指示表等。
一、技術參數
1、電源：單相AC220V、50Hz
2、功率：<200W
3、尺寸：不小于800*600*230mm
二、設備結構
LGCL-02型 材料分揀控制模型以800*600的金屬網孔板為安裝平臺，配備PLC主機（選配）、傳送帶裝置、落料倉裝置、氣缸電磁閥裝置、氣源處理器、各種傳感器、物料導槽等可以根據師生自己的設計思路進行安裝調試。落料倉、傳送帶、傳感器支架等均采用不銹鋼材料制作，加工全部采用數控技術加工保證每個安裝元件的一直性。
LGCL-02型 材料分揀控制模型所涉及到的基礎知識和專業知識，實驗內容包含了基本的機電設備安裝調試技能，也充分體現了先進技術的應用。為師生提供一個典型的可以充分發揮學生的實踐潛能和創造力的平臺。在此平臺可以知識的實踐應用、技能的綜合訓練和綜合動手能力的客觀考核。
三、部分實訓項目
1、氣動系統的安裝與調試
（1）氣動方向控制回路的安裝
（2）氣動速度控制回路的安裝
（3）氣動順序控制回路的安裝
（4）氣動系統氣路的連接
（5）磁性開關的位置調整
（6）氣動系統調試
2、機電設備的安裝與調試
（1）傳動裝置同軸度的調整
（2）皮帶輸送機的安裝與調整
（3）落料倉的安裝與調試
（4）物件分揀設備的安裝與調試
（5）送料設備的安裝與調試
3、電氣控制電路的安裝與PLC編程
（1）電動機正反轉控制電路的連接與程序編寫
（2）電動機調速控制電路的連接與程序編寫
（3）皮帶輸送檢測程序編寫
（4）氣動順序動作控制程序編寫
（5）落料倉控制程序編寫
（6）機電一體化設備控制程序編寫
（7）自動生產線控制程序編寫
4、自動控制系統的安裝與調試
（1）多種傳感器的安裝與調試
（2）皮帶輸送檢測的自動控制
（3）機電一體化的自動控制
（4）PLC控制系統的安裝與調試
（5）自動生產線的安裝與調試
5、觸摸屏控制系統（選配）
（1）觸摸屏控制動作順序
（2）觸摸屏控制選料方式
（3）觸摸屏控制動作方式
（4）觸摸屏模擬動畫
6、WINCC組態系統
（1）WINCC監控界面
（2） WINCC控制界面
（3） WINCC控制動作方式
（4）WINCC控制選料方式
7、可用于考察的職業能力
（1）機械構件的裝配與調整能力
（2）機電設備的安裝與調試能力
（3）電路安裝能力
（4）各種傳感器的安裝調試能力
（5）PLC外圍（輸入輸出設備）設備的連接調整能力
（6）氣動系統的安裝與調試能力
（7）機電一體化設備的控制程序的編寫能力
（8）自動控制系統的安裝與調試能力
四、配置清單
1、電源：單相AC220V、50Hz
2、功率：<200W
3、尺寸：不小于800*600*230mm
二、設備結構
LGCL-02型 材料分揀控制模型以800*600的金屬網孔板為安裝平臺，配備PLC主機（選配）、傳送帶裝置、落料倉裝置、氣缸電磁閥裝置、氣源處理器、各種傳感器、物料導槽等可以根據師生自己的設計思路進行安裝調試。落料倉、傳送帶、傳感器支架等均采用不銹鋼材料制作，加工全部采用數控技術加工保證每個安裝元件的一直性。
LGCL-02型 材料分揀控制模型所涉及到的基礎知識和專業知識，實驗內容包含了基本的機電設備安裝調試技能，也充分體現了先進技術的應用。為師生提供一個典型的可以充分發揮學生的實踐潛能和創造力的平臺。在此平臺可以知識的實踐應用、技能的綜合訓練和綜合動手能力的客觀考核。
三、部分實訓項目
1、氣動系統的安裝與調試
（1）氣動方向控制回路的安裝
（2）氣動速度控制回路的安裝
（3）氣動順序控制回路的安裝
（4）氣動系統氣路的連接
（5）磁性開關的位置調整
（6）氣動系統調試
2、機電設備的安裝與調試
（1）傳動裝置同軸度的調整
（2）皮帶輸送機的安裝與調整
（3）落料倉的安裝與調試
（4）物件分揀設備的安裝與調試
（5）送料設備的安裝與調試
3、電氣控制電路的安裝與PLC編程
（1）電動機正反轉控制電路的連接與程序編寫
（2）電動機調速控制電路的連接與程序編寫
（3）皮帶輸送檢測程序編寫
（4）氣動順序動作控制程序編寫
（5）落料倉控制程序編寫
（6）機電一體化設備控制程序編寫
（7）自動生產線控制程序編寫
4、自動控制系統的安裝與調試
（1）多種傳感器的安裝與調試
（2）皮帶輸送檢測的自動控制
（3）機電一體化的自動控制
（4）PLC控制系統的安裝與調試
（5）自動生產線的安裝與調試
5、觸摸屏控制系統（選配）
（1）觸摸屏控制動作順序
（2）觸摸屏控制選料方式
（3）觸摸屏控制動作方式
（4）觸摸屏模擬動畫
6、WINCC組態系統
（1）WINCC監控界面
（2） WINCC控制界面
（3） WINCC控制動作方式
（4）WINCC控制選料方式
7、可用于考察的職業能力
（1）機械構件的裝配與調整能力
（2）機電設備的安裝與調試能力
（3）電路安裝能力
（4）各種傳感器的安裝調試能力
（5）PLC外圍（輸入輸出設備）設備的連接調整能力
（6）氣動系統的安裝與調試能力
（7）機電一體化設備的控制程序的編寫能力
（8）自動控制系統的安裝與調試能力
四、配置清單
| 序號 | 名稱 | 規格/型號 | 數量 | 備注 |
| 1. | 網孔板 | 600*800 | 1 | 鐵板噴塑折彎 |
| 2. | 把手 | 96 鋁 | 2 | |
| 3. | 固定把手螺絲 | M4*6 | 4 | |
| 4. | 橡膠地腳 | 4 | ||
| 5. | 固定地腳燕尾釘 | 4 | ||
| 6. | 拉鉚母 | M6-9 | 4 | |
| 7. | 網孔板支腿 | 16*200（M6 | 4 | |
| 8. | 氣缸底座 | 582*1058*65 | 1 | |
| 9. | 直角架 | 50*100 | 2 | |
| 10. | 傳感器網孔板 | 552*100 | 1 | |
| 11. | 皮帶輪大架1 | 1 | 不銹鋼，電機側 | |
| 12. | 皮帶輪大架2 | 1 | 不銹鋼，導料側 | |
| 13. | 物料導槽 | 4 | 不銹鋼 | |
| 14. | 落料倉大架 | 2 | 不銹鋼 | |
| 15. | 落料倉側板 | 2 | 不銹鋼 | |
| 16. | 落料倉地板 | 1 | 不銹鋼 | |
| 17. | 電感式傳感器支架 | 1 | 不銹鋼 | |
| 18. | 顏色傳感器支架 | 1 | 不銹鋼 | |
| 19. | 電容式傳感器支架 | 1 | 不銹鋼 | |
| 20. | 光電傳感器支架 | 1 | 不銹鋼 | |
| 21. | 落料倉氣缸支架 | 1 | 不銹鋼 | |
| 22. | 旋轉編碼器支架 | 1 | 不銹鋼 | |
| 23. | 氣源處理器支架 | 1 | 不銹鋼 | |
| 24. | LB支架 | 5 | 不銹鋼 | |
| 25. | 皮帶托板 | 1 | 不銹鋼 | |
| 26. | 主動皮帶輪 | 1 | 硬質鋁 | |
| 27. | 主動皮帶輪頂絲 | M4 | 1 | 優質鋼 |
| 28. | 軸承 | Z888 | 3 | 16*8*5 |
| 29. | 被動皮帶輪 | 1 | 硬質鋁 | |
| 30. | 被動皮帶輪對絲（公 | 1 | 硬質鋁 | |
| 31. | 被動皮帶輪對絲（母 | 1 | 硬質鋁 | |
| 32. | 張緊橫梁 | 1 | 硬質鋁 | |
| 33. | 主動輪軸承盒 | 1 | 硬質鋁 | |
| 34. | 鋁物料 | 32.5*22 | 6 | |
| 35. | 尼龍物料（白 | 32.5*22 | 6 | |
| 36. | 尼龍物料（黑 | 32.5*22 | 6 | |
| 37. | 出料氣缸頂頭 | 尼龍 | 4 | 尼龍 |
| 38. | 入料氣缸頂頭 | 尼龍 | 1 | 尼龍 |
| 39. | 傳送帶 | 1440*48 | 1 | 橡膠 |
| 40. | 固定柱（銅） | M4*50 | 6 | 雙通 |
| 41. | 直流減速電機 | 30W 24V | 1 | |
| 42. | 旋轉編碼器 | 歐姆龍 | 1 | |
| 43. | 聯軸器（編碼器 | Ø6*21 | 1 | |
| 44. | 氣缸 | 行程75毫米 | 5 | |
| 45. | 單向速度控制閥 | 10 | ||
| 46. | 快速接頭 | 10 | ||
| 47. | 快速接頭 | 3 | ||
| 48. | 磁性開關 | 10 | ||
| 49. | 氣源處理器 | 1 | ||
| 50. | 氣管 | Ø4 | 4米 | |
| 51. | 氣管 | Ø6 | 1米 | |
| 52. | 磁性傳感器繃帶 | 10 | ||
| 53. | 電磁閥 | 5 | ||
| 54. | 電磁閥連接板 | 1 | ||
| 55. | 消音器 | 2 | ||
| 56. | 堵頭 | 3 | ||
| 57. | 雙層端子排 | 30片 | ||
| 58. | 雙層端子擋板 | 1 | ||
| 59. | 短路連接器 | 2 | ||
| 60. | 導軌 | C45-21CM | 1 | |
| 61. | PLC主機 | 1 | （選配） | |
| 62. | 觸摸屏 | 1 | （選配） | |
| 63. | 固定電機螺絲 | M5*12 | 4 | |
| 64. | 螺絲 | M4*8 | 80個 | |
| 65. | 螺母 | M4 | 80個 | |
| 66. | 固定氣源處理器 | M6*16 | 2 | |
| 67. | 固定電磁閥連接板螺絲 | M4*30 | 2 | |
| 68. | 張緊螺絲 | M4*70 | 2 | |
| 69. | 開光電源 | 24V5A | 1 | |
| 70. | 電源線 | 1 | ||
| 71. | 氣缸油 | 1桶 | ||
| 72. | 光電傳感器 | 1個 | Ø18 | |
| 73. | 電感式傳感器 | 1個 | Ø12 | |
| 74. | 電容式傳感器 | 2個 | Ø18 | |
| 75. | 顏色傳感器 | 1個 |
