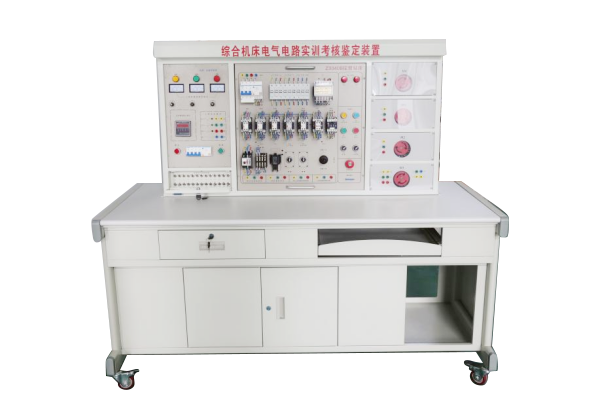

LG-806型 機床電氣智能化綜合實訓考核平臺
品牌:理工偉業 咨詢電話:010-82827827 82827835
一、概述
LG-806型 機床電氣智能化綜合實訓考核平臺我公司為各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所(站)等單位電氣控制的教學、考核而研制的實訓設備。全用于課堂演示、機床電氣控制原理性操作及實訓實習考核。LG-806型 機床電氣智能化綜合實訓考核平臺通過方便地更換掛箱可分別考核四種機床電路,利用率高、減少資金投入,每個掛箱設置獨立的故障設置盒,操作方便。由于設備均采用工業上通用的電器,因而可作為電工類職業培訓的考核設備。通過LG-806型 機床電氣智能化綜合實訓考核平臺的培訓能提高學生動手能力和故障排除技能,并克服以往在實際設備上進行教學費用高且難以達到教學目的的弱點。
二、適用范圍
LG-806型 機床電氣智能化綜合實訓考核平臺可通過更換掛箱能完成以下四種機床電路的實訓考核:
1、X62W型萬能銑床電氣技能實訓考核
2、T68臥式鏜床電路技能實訓考核
3、Z3040搖臂鉆床電路技能實訓考核
4、CA6140普通車床電路技能實訓考核
每個電路均設有17-25個故障點,通過掛箱上的故障設置盒隨機設計故障點。
三、特點
1、LG-806型 機床電氣智能化綜合實訓考核平臺能完成四種機床電路的實訓考核,經濟效益顯著。
2、設有電壓型和電流型保護器,能確保操作者人身安全,還設有實驗管理器,可設定實訓時間,定時報警且切斷電源。為學員的考核提供一個統一的標準。
3、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路,一旦發生即切斷電源且告警,故障排除按下復位按鈕后才能重新啟動電源,確保設備安全。
四、技術性能
1、輸入電源:三相四線~380V±10% 50Hz
2、溫度:-5℃~+40℃,相對濕度<85%(25℃)
3、裝置容量:<1.5KVA
4、外形尺寸:1500mm×750mm×1400mm
五、裝置的構成及功能
LG-806型 機床電氣智能化綜合實訓考核平臺主要有實訓屏、實訓機床電路掛箱、實訓桌等組成。
(一)實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構,鋁合金面板
1、主控功能板
(1)三相四線電源輸入,通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
(2)設有450V指針式交流電壓表三只,指示電源輸入的三相電源電壓,并有三只指示燈指示實訓臺與外部電源的通斷。
(3)三相四線電源輸出,具有單片機全程監控相間、線間過載或短路自動切斷總電源,且設有報警與復位功能。
(4)實驗管理器:具有設定實訓時間,定時報警、切斷電源等功能。
(5)設有380V和220V插座,為外部儀器提供工作電源。
2、輔助器件安裝屏
右邊安裝屏裝有實訓考核用的演示及驗證電機,電機所有的接線口都已引到面板上,通過專用安全導線與實訓考核電路掛箱連接。
