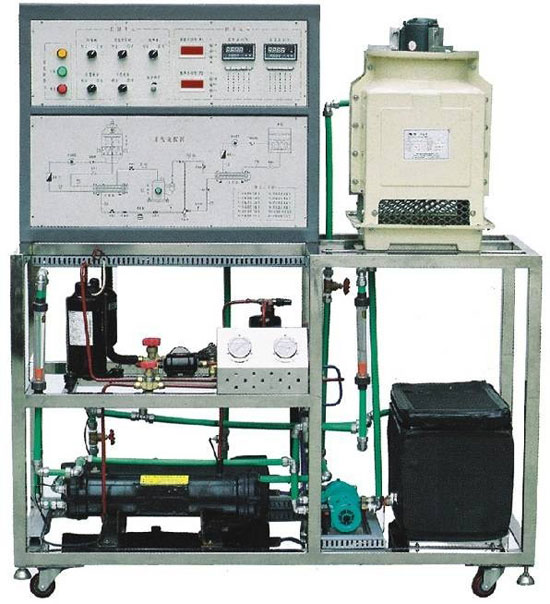

LG-ZL01型 智能型制冷壓縮機性能測試實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
“LG-ZL01型 智能型制冷壓縮機性能測試實訓裝置”以可編程控制器PLC為控制核心，依據國家標準GB/T5773-2004《容積式制冷壓縮機性能試驗方法》，以第二制冷劑量熱器法為主要測量法，以水冷冷凝器法為輔助測量法。試驗工況調節、試驗數據采集及試驗數據處理有手動和自動兩種方式。適用于各院校制冷專業相關課程的教學實訓。
二、技術參數
1、輸入電源：三相四線～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜5kVA
4、制冷劑：R22
5、第二制冷劑：R123
6、制冷量：2.3kW
7、重 量：100kg
8、設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，安全符合相關國家標準。
三、 設備詳細配置：
1) 實訓平臺：長×寬×高為1500mm×700mm×1700mm 1臺
2) 西門子主機：CPU224CN(AC/DC/RLY)主機 1套
3) 其它部分：被測壓縮機、冷凝器、冷卻塔、水泵、電磁流量計、電動調節閥、視液鏡、干燥過濾器、手動節流閥、儲液器、量熱器、加熱器、學生凳1套。
四、實驗項目：
⑴熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理；
⑵了解國際標準GB/T5773-2004容積式制冷壓縮機性能使用方法；
⑶利用蒸發器液體載冷劑循環法(主測法)求制冷壓縮機制冷量；
⑷利用水冷冷凝器熱平衡法(輔測法)求制冷壓縮機制冷量；
⑸主、輔測制冷量相對誤差的計算與分析；
⑹制冷機組能效比的計算與分析
