LIGO-YWJ1型挖掘機液壓系統實訓裝置

液壓挖掘機是機械工程中*典型的一種機械設備，它廣泛應用于工程建筑、修路、水力工程、國防工事等采掘作業。目前中小型挖掘機幾乎全部采用了液壓傳動。“LGWJ-Y01型挖掘機液壓系統實訓裝置”是液壓傳動中一種典型實訓教學模型，具有體積小、重量輕、操作靈活方便、輸出力大等優點。本模型裝置系統所涉及課程有：《液壓傳動與控制》、《機床液壓傳動》、《工程機械液壓傳動原理、故障診斷與排除》、《挖掘機液壓原理及拆裝維修》。本模型對實物進行簡化，可以進行一些簡單的操作，如起臂、旋轉等。

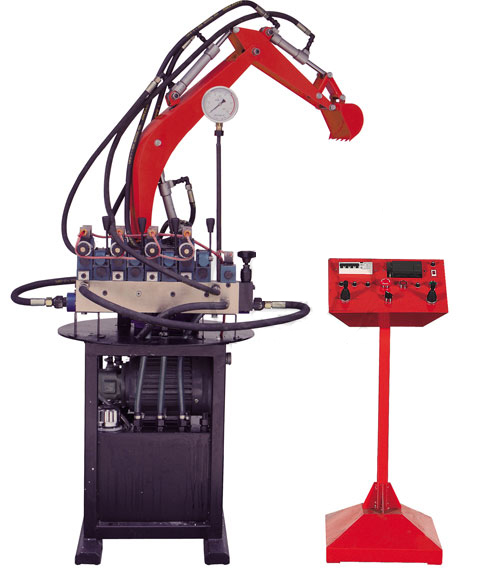

挖掘機液壓實訓考核裝置|挖掘機實訓設備

一、裝置特點

采用一體式結構設計，含油箱、閥體、挖掘機模型等

采用工業現場液壓閥，使用手動換向閥，可進行實物操作

增加了PLC控制功能，通過旋鈕選擇，手動與PLC控制互不干擾

控制方式多樣化，如：遠程控制、自動控制、手動控制

帶三相漏電保護，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過流保護，系統壓力6.3MPa，防止損壞設備

二、技術參數

輸入電源：三相四線～380V±10% 50Hz

裝置容量：＜2kVA

變量葉片泵：壓力7MPa，額定流量8L/min

電機：額定電壓380V，額定功率1.5kW，絕緣B，轉速1420r/min

三、裝置的基本裝備

序號	名稱	型號及規格	數量	備注
1	變量葉片泵及電機	VP-08	1臺
2	雙作用液壓缸		3個
3	擺動液壓缸	GHBFKD40 180º	1個	榆次
4	耐振不銹鋼壓力表	量程0～10MPa	1只
5	二位四通電磁換向閥	4WE6A	1個	北京華德
6	三位四通電磁換向閥（Y型）	4WE6J	4個	北京華德
7	手控?fù)Q向閥	4WMM6J50B	4個	北京華德
8	疊加式液控單向閥	Z2S6-40/B	8個	北京華德
9	疊加式雙向節流閥	Z2FS6-30B/S	8個	北京華德
10	直動式溢流閥	DBDH6P10NG100	1個	北京華德
11	操作臺	鋼板	1臺
12	油箱	鋼板	1只
13	油溫液位計	YWZ-100T	1只
14	空氣濾清器	QUQ2	1個
15	清潔蓋	FCL-04	1個
16	液壓油	L-HL32號	35升
17	閥塊	45#	1塊
18	高壓膠管		1套
19	內六角扳手		1套
20	活動扳手		1把
21	其它液壓輔助元件	O型圈、組合墊、抱箍等	若干
22	PLC主機	CPU224(14DI/10DO)	1臺	西門子
23	PLC通訊下載線（適配器）	PC/PPI	1根
24	PLC編程軟件	西門子	1套
25	光盤（含軟件及資料）		1張

四、實訓項目

1、通過PLC控制，可系統的了解挖掘機的工作過程

2、挖掘機機械設備安裝與調整

3、挖掘機操作技能訓練
    手動操作：通過手動閥來控制挖掘機的復合動作實訓（起臂、鏟斗、回轉）
    遠程操作：通過控制臺上操作桿的操作，來控制PLC輸出，而完成挖掘機的復合動作。
    自動控制：通過按鈕切換，使動作連續自

4、挖掘機的PLC編程、調試

5、擺動液壓缸的安裝與調試
