液壓與氣壓PLC控制綜合實訓裝置（雙面）

LG-YQS02型 液壓與氣壓PLC控制綜合實訓裝置是根據《液壓氣動傳動》、《氣動控制技術》等通用教材設計而成，集可編程控制器和各種氣動元件模塊，液壓元件模塊為一體，除可進行常規的氣動、液壓基本控制回路實驗外，還可進行液壓，氣動組合應用實驗及液壓、氣動技術課程設計。液壓與氣壓PLC控制綜合實驗臺采用PLC控制方式和繼電器控制兩種方式，使學生在掌握傳統的繼電器控制之外，學習PLC編程控制，并具備PLC控制與計算機通訊以及在線調試等實驗功能，其完美結合了氣液技術和電氣PLC控制技術，適用電工、機電一體化等專業實訓考核。

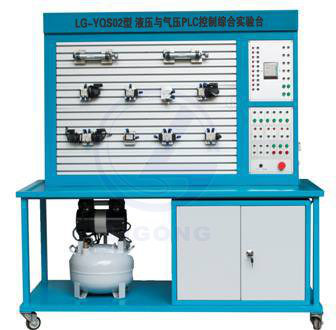

氣動面

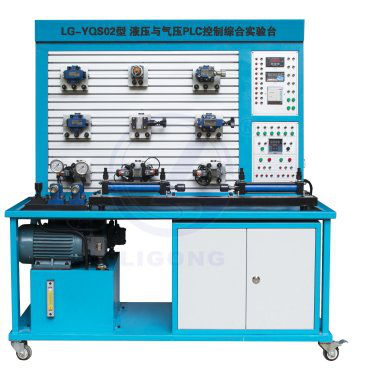

液壓面

一、性能與特點
1、液壓與氣壓PLC控制綜合實訓裝置采用立式雙面臺設計，電氣控制為旁置式安排。A面為氣動綜合實驗，B面為液壓綜合實驗，采用工業型液壓元件。
實驗操作臺：采用T型鋁合金型材敞開式結構制作，主體框架采用鋼材，分上下層結構，液壓管路連接采用快速接頭，每個液壓元件都裝有油路過渡板，元部件安裝采用卡式模塊，經久耐用、美觀大方。
2、A面氣動綜合實驗操作面：
（1）實驗臺的電氣控制配置包含以下模塊：
電源模塊：帶三相漏電保護、輸出電壓380V/220V、直流電源24V。
PLC模塊：輸入輸出點均連接到安全插口上。配備PLC編程軟件、PLC學習軟件、編程電纜和相關操作手冊。
繼電器單元：各種繼電器接頭均接到面板上，進行實訓時方便插拔連接。
按鈕開關單元：各種按鈕開關接頭均接到面板上，進行實訓時方便插拔連接。
電磁閥電控接口單元：各種電磁閥接頭均接到面板上，實訓時方便插拔連接口。
氣動元件模塊：元件安裝在快捷底板上，方便實訓模塊在實訓屏上進行固定、拆卸。
（2）實驗臺具有計算機通訊接口，可與PLC編程器相連控制；
（3）氣源采用靜音空氣壓縮機提供，具有噪聲低（<65db）的特點，氣體無油無味，清潔干燥。
（4）控制系統介紹：
控制系統分PLC控制、繼電器控制、閥控制所組成。
1)、PLC控制
a、編程控制             b、延時順序控制。
2)、繼電器控制
a、接近開關（順序、位置）控制，雙電控三個接口配置。
b、手動（順序、位置）控制，雙電控三個接口配置；六個單電控接口配置。
3)、閥控制
a、減壓閥的壓力控制         b、單向節流閥的流量控制
3、B面液壓綜合實驗操作面：
（1）實驗臺的電氣控制配置包含以下模塊：
電源模塊：帶三相漏電保護、輸出電壓380V/220V、直流電源24V。
PLC模塊：輸入輸出點均連接到安全插口上。配備PLC編程軟件、PLC學習軟件、編程電纜和相關操作手冊。
繼電器單元：各種繼電器接頭均接到面板上，進行實訓時方便插拔連接。
按鈕開關單元：各種按鈕開關接頭均接到面板上，進行實訓時方便插拔連接。
電磁閥電控接口單元：各種電磁閥接頭均接到面板上，實訓時方便插拔連接口。
液壓元件模塊：元件安裝在快捷底板上，方便實訓模塊在實訓屏上進行固定、拆卸。
（2）實驗臺具有計算機通訊接口，可與PLC編程器相連控制；
（3）實驗用液壓元件采用德國力士樂技術的北京華德公司制造。
（4）演示部件采用耐壓膠管，壓力可達到15Mpa。
★4、電氣控制技術仿真軟件（需提供軟件著作權證書）
以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
（1）軟件模擬線路故障根據故障現象使用各種虛擬儀表進行排故
（2）學員根據電路圖自己布局電氣設備并連接線路，自動檢測線路錯誤。
（3）電機及電氣三維元件裝配
（4）元器件檢測
（5）電氣電路仿真
（6）自動門仿真
（7）升降機仿真
（8）電氣實訓排故實訓
（9）儀器儀表的使用萬用表、雙蹤示波器、信號發生器、頻譜儀、鉗形表
（10）機械手仿真
★5、無線智能實驗室管理考核系統軟件（投標時提供軟件著作權證書并現場演示）
（1）該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
（2）該系統還可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
（3）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
（4）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
（5）集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
（6）用戶可以實現單機操作考核和聯網考核。
★6、在線遠程教育學習軟件
在線教育系統首頁須有投標企業LOGO，提供免費遠程PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓，自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，12種教學手段,游戲化闖關式學習體驗,三大管理系統,網校CRM系統
二、實驗內容
（一）A面氣動實驗臺
1、常用氣動元件功能演示實驗
2、氣動仿真控制軟件實驗：提供10種典型氣動回路的演示與控制，能在計算機里控制實驗回路的動作，并能清晰看到用不同顏色演示氣動回路的原理，使學生更直觀地學習和了解實驗內容。
2.1差動回路                 （帶控制仿真軟件）
2.2單作用氣缸單向調速回路   （帶控制仿真軟件）
2.3單作用氣缸換向回路       （帶控制仿真軟件）
2.4調壓回路                 （帶控制仿真軟件）
2.5高低壓控制回路           （帶控制仿真軟件）
2.6緩沖回路                 （帶控制仿真軟件）
2.7兩點同時控制回路         （帶控制仿真軟件）
2.8雙缸順序動作回路         （帶控制仿真軟件）
2.9雙作用氣缸換向回路       （帶控制仿真軟件）
2.10雙作用氣缸雙向調速回路（帶控制仿真軟件）
3、常用氣動組合回路實驗
1）單作用氣缸的直接控制；
2）雙作用氣缸的速度控制；
3）雙作用氣缸的與邏輯功能的直接控制；
4）雙作用氣缸或邏輯功能的控制；
5）雙作用氣缸與或邏輯功能的間接控制；
6）雙作用氣缸與邏輯功能及延時控制；
7）雙手操作（串聯）回路控制；
8）“兩地”操作(并聯)回路控制；
9）具有互鎖的單獨操作回路控制；
10）延時返回的單往復回路控制；
11）采用雙電控電磁閥的連續往復回路控制；
12）多氣缸、主控閥為單電控電磁閥電一氣控制回路的延時順序控制；
13）雙缸多往復電一氣聯合控制回路控制；
.......等近50種實驗回路。
（二）B面液壓實驗臺
1、液壓傳動系統組成示范演示實驗。
2、液壓傳動各元、部件結構及工作原理觀摩、拆裝實驗。
★3、液壓氣動工業仿真教學軟件（投標時提供軟件著作權證書并現場演示軟件）
（1）每套必須有安裝授權（序列號）含加密狗必須為正版軟件
（2）采用氣動液壓設計/模擬軟件或類似模擬軟件，用戶可以在計算機上進行氣動及電氣氣動、液壓及電氣液壓知識的學習以及回路的設計、測試和模擬。軟件應具有強大的仿真功能可以實時顯示與軟件連接的實際控制回路的動作。此外，教師還能夠使用軟件中的大量多媒體資料備課，也可以作為虛擬模塊化控制系統，結合到混成學習概念中使用。
（3）包含液壓氣動回路3D演示功能，液壓.氣動原件3D爆炸圖功能，液壓氣動系統油路圖功能，液壓氣動軟件可以與實驗臺實現同步控制功能。實現液壓40個系統回路與氣動40個系統回路。
  ① 節流閥換接回路                （帶仿真軟件）
  ② 節流閥控制的同步回路          （帶仿真軟件）
  ③ 進油節流調速回路              （帶仿真軟件）
  ④ 兩級調壓回路                  （帶仿真軟件）
  ⑤ 旁路節流調速回路              （帶仿真軟件）
  ⑥ 三位四通換向回路              （帶仿真軟件）
  ⑥ 順序閥控制的順序回路          （帶仿真軟件）
  ⑦ 壓力繼電器控制順序回路        （帶仿真軟件）
  ⑧ 蓄能器保壓回路                （帶仿真軟件）
  ⑨ 接近開關控制順序回路         （帶仿真軟件）
  ⑩ 差動回路                     （帶仿真軟件）
（4）回路的設計功能：
  ① 可以繪制符合工業標準的回路圖
  ② 所有元器件通過清晰的樹形圖顯示，可拖拽使用
  ③ 軟件具有豐富的元件庫，可進行定制化擴展
  ④ 可配置閥的參數測定及系統分析，
  ⑤ 可完成打印輸出，各種專業排版。
（5）測試和模擬功能：
  ① 計算壓力和流量，電流和電壓
  ② 計算閥體中壓降時的特性數據
  ③ 實現開關時間
  ④ 考慮慣性、靜摩擦、滑動摩擦、泄漏和終端位置緩沖等情況下，計算活塞速度和加速度
  ⑤ 閉環控制技術
  ⑥ 缸配置器和方向控制閥配置器
（6）多媒體備課功能：
  ① Windows功能：拖拽，復制和粘貼，上下文連接菜單
  ② 可將軟件中的文本和圖形復制到Powerpoint
  ③ 打印預覽，滿足各種格式比例并打印
  ④ 幻燈片瀏覽：基本回路、動畫組合演示、課程單元。支持多種Windows兼容文件格式
  ⑤ 氣動和液壓基礎知識教學影片光盤
  ⑥ 具有所有元器件的詳細描述，具有彩色圖解
（7）虛擬模塊化控制功能：
  ① 該軟件可以通過OPC功能與EasyPort裝置連接，完成虛擬模塊化控制系統。
  ② 建立16位輸入輸出的邏輯控制模塊，完成外部硬件輸入輸出控制內部虛擬模塊，達到很好的實時演示教學功能。
8、軟件與硬件的通訊接口：通過模擬軟件通訊接口能夠?qū)崿F(xiàn)模擬軟件與實際培訓設備之間的連接，實現軟件與硬件之間的結合，通過軟件實現對實際回路的控制，使系統具有更強的仿真性能。即通訊接口可以與模擬仿真軟件通訊，又可以與西門子PLC或三菱PLC通訊。
4、可組合三項九大類50種液壓傳動基本回路實驗
（1）壓力控制回路
①限壓回路
a溢流閥壓力調定回路；           b溢流閥單級遠程調壓回路；
②變壓回路
a一級減壓回路
③卸荷回路
a三位四通換向閥的卸荷回路        b采用二位二通閥卸荷回路
④穩壓回路
a液控單向閥保壓回路
⑤卸壓回路
a節流閥卸壓回路                  b順序閥的泄壓回路
（2）速度控制回路
⑥ 調速回路
a進油節流調速回路               b回油節流調速回路
c旁路節流調速回路               d調速閥控制調速回路
e差動連接增速回路               f用電磁閥和調速閥的減壓回路
g調速閥節流閥并聯的二次進給回路
h調速閥節流閥串聯的二次進給回路
⑦ 同步回路
a節流閥控制同步回路
（3）方向控制回路
⑧ 換向回路
a換向閥控制的換向回路                  b順序閥控制順序回路
c 二位四通閥，接近開關控制的順序回路    d壓力繼電器控制的順序回路
e接近開關控制的順序回路
⑨ 鎖緊回路
a用換向閥鎖緊回路                b液控單向閥鎖緊回路
c單向閥鎖緊回路
5、常用液壓元件的性能測試實驗
1）液壓泵的特性測試；
2）溢流閥的靜態特性測試；
3）節流閥速度負載特性測試；
4）調速閥速度負載特性測試；
5）減壓閥的靜態特性測試；
6）液壓缸的特性測試；
7) 薄壁小孔流量壓差性能測試；
8）細長小孔流量壓差性能測試；
9）同心環形縫隙壓差性能測試
四、技術參數
1、A面氣動實驗主要技術參數：
壓縮機排氣量：58L/min                  噪聲：<65db(靜音)
電機功率：750W                     電壓：220V
         額定壓力：0.75Mpa                 容積：≤38L
2、B面液壓實驗主要技術參數：
電動機型號：5HP        額定功率：3.5KW      額定轉速：1420r/min
電動機型號：3HP        額定功率：2.2KW      額定轉速：1420r/min
變量葉片泵：VP1-12     額定排量：12ml/rev   *高工作壓力：7Mpa
定量葉片泵：YB1-10     額定排量：10ml/rev    *高工作壓力：6.3Mpa
三、液壓與氣壓綜合實驗臺配置表
A面氣動基本配置表

序號	名稱	規格型號	數量	廠家	備注
氣動執行元件
1	氣體三聯件	AC-2000	1	亞德客
2	雙作用單出桿氣缸	MAL25×100-LB	2	亞德客
3	單作用單出桿氣缸	MSAL25×100-LB	1	亞德客
4	雙作用雙出桿氣缸	MAL25×100-D-LB	1	亞德客
電氣控制元件
5	雙電控三位五通換向閥	4V230-08-DC24V	2	亞德客
6	雙電控二位五通換向閥	4V220-08-DC24V	3	亞德客
7	單電控二位五通換向閥	4V210-08-DC24V	2	亞德客
8	單電控二位三通換向閥	3V210-08-DC24V	2	亞德客	常閉
9	單電控二位二通換向閥	2V025-08	1	亞德客
氣動控制元件
10	雙氣控二位五通換向閥	4A220-08	1	亞德客
11	單氣控二位五通換向閥	4A210-08	1	亞德客
12	單氣控二位三通換向閥	3A210-08	1	亞德客
13	調壓閥	AR2000	1	亞德客
14	梭閥	ST-01	2	山耐斯
15	快速排氣閥	QE-02	2	亞德客
16	單向節流閥	ASC-08	6	亞德客
17	手動控制二位三通換向閥	4H210-08	2	亞德客
18	行程控制二位二通換向閥	S3L-08	2	亞德客
輔助元件
19	快換接頭	PL06-02	68	卓良?xì)鈩?/td>	根據閥的實際數量配置
20	快換接頭	PL06-01	12	卓良?xì)鈩?/td>	根據閥的實際數量配置
21	消音器	3/8-03	2	卓良?xì)鈩?/td>	根據閥的實際數量配置
22	消音器	1/8-01	19	卓良?xì)鈩?/td>	根據閥的實際數量配置
23	三通接頭	PE-6	5	卓良?xì)鈩?/td>
24	四通接頭	PZA-6	1	卓良?xì)鈩?/td>
25	直通	PG08-06	1	卓良?xì)鈩?/td>
26	塑料管	PU 6*4mm	15米	卓良?xì)鈩?/td>
電器控制元件
27	PLC	FX1S-20MR	1	三菱
28	PLC通訊線		1	三菱
29	接近開關	LJ12A3-4-Z/BX	6	滬工電氣
30	靜音空氣壓縮機	HX750A	1	浙江華星
31	電氣操作模板		1	理工偉業
32	中間繼電器	GZR-Z/24DC	7	歐姆龍
33	中間繼電器	G5V-Z/24DC	6	歐姆龍
34	開關電源	HS-150-24V	1	明緯電氣
35	指示燈	NXD-211 DC24V	14	雙科電氣	Φ10紅 LED
36	單相漏電保護開關	DZ47LE	1	民揚電氣	C10 1P+1
37	單極斷路器	DZ47-63	1	民揚電器	C3 1P
38	單極斷路器	DZ47-63	1	民揚電器	C6 1P
39	兩檔旋鈕	LAY50-16Y-11X	1	雙科電氣
40	自鎖帶燈按鈕	LAY50-16Y-11TD/24V	6	雙科電氣	綠色
41	緊停按鈕	LAY50-22D-11Z	1	雙科電氣
42	自鎖按鈕	LAY50-16Y-11T	3	雙科電氣	紅色
43	普通按鈕	LAY50-16Y-11	7	雙科電氣	綠色
軟件與文檔資料
44	PLC編程軟件		1	三菱
45	氣動工業仿真軟件		1	理工偉業
46	實驗指導書		1	理工偉業
47	氣動部分裝箱單		1	理工偉業
易損件
48	信號燈	φ10	2	上海雙科	DC24V LED
49	自鎖帶燈按鈕	LAY50-16Y-11TD/24V	2	上海雙科	DC24V
50	快換接頭	PL06-02	2	卓良?xì)鈩?/td>
51	快換接頭	PL06-01	2	卓良?xì)鈩?/td>
52	消音器	1/8-01	4	卓良?xì)鈩?/td>

B面液壓基本配置

序號	名稱	規格型號	數量	廠家	備注
液壓站
1	電機	3HP	1	SHEN YU
1	電機	5HP	1	泰州金龍
2	定量葉片泵	YB1-10	1	浙江
3	變量葉片泵	VP-12	1	浙江
4	節流閥	DVP16-1-10B	1	北京華德
5	先導式溢流閥	DB10-1-50/100Y	2	北京華德
6	油箱	40L	1	理工偉業
7	油路板		1	理工偉業
8	油位指示計	YWZ-150	1	浙江東甌
9	吸油濾油器	WU-40	2	浙江金洋
10	空氣濾清器	EF-25	1	浙江金洋
11	液壓油	32#	1	中石化
液壓控制元件
12	液壓缸	MOB40×200	2	YUEYU
13	三位四通電磁換向閥	4WE6E61B	1	北京華德
14	三位四通電磁換向閥	4WE6T61B	1	北京華德
15	二位四通電磁換向閥	4WE6C61B	2	北京華德
16	二位三通電磁換向閥	3WE6A61B	1	北京華德
17	三位四通手動換向閥	4WMM6E-50B/F	1	北京華德
18	先導式溢流閥	DB10-1-50B/100Y	1	北京華德
19	直動式溢流閥	DBDH6P10B/100	1	北京華德
20	先導式順序閥	DZ10-1-30B/210Y	2	北京華德
21	先導式減壓閥	DR10-1-50B/200Y	2	北京華德
22	節流閥	DVP16-1-10B	2	北京華德
23	調速閥	2FRM5-31B/15Q	1	北京華德
24	液控單向閥	SV10PB1-40B	2	北京華德
25	單向閥	S10A-32B	2	北京華德
26	壓力繼電器	HED40P15B	1	北京華德
液阻特性測試專用元件
27	薄壁小孔	PB-B	1	理工偉業
28	細長小孔	XC-B	1	理工偉業
29	環形縫隙	HX-B	1	理工偉業
30	橢圓齒輪流量計	LC-A	1	理工偉業
電器控制元件
31	PLC	FX1S-20MR	1	三菱
32	PLC通訊電纜		1	三菱
33	溫控儀	XMTD-2001	1	上海德兆
34	中間繼電器	G5V-Z/24VDC	4	歐姆龍
35	中間繼電器	GZR-Z/24VDC	5	歐姆龍
36	航空插座	RS765-2P	21	錦連電氣	二芯
37	航空插座	RS765-4P	13	錦連電氣	四芯
38	熱電藕	WRET-1500	1	上海電器儀表廠
39	加熱器	2KW	1	湖南長沙	低溫時調節溫度用
40	接近開關	LJ12A3-4-Z/BX	4	滬工電氣
41	開關電源	HS-150-24V	1	明緯電氣
42	接觸器	CJX2-0910	3	民揚電氣	10A 220V
43	三相漏電保護開關	DZ47LE	1	民揚電氣	C32 3P+1
44	斷路器	DZ47-63	1	民揚電氣	C16 3P
45	斷路器	DZ47-63	1	民揚電氣	C10 3P
46	單極斷路器	DZ47-63	1	民揚電氣	C10 1P
47	單極斷路器	DZ47-63	1	民揚電氣	C6 1P
48	單極斷路器	DZ47-63	1	民揚電氣	C3 1P
49	兩檔旋鈕	LAY50-16Y-11X	2	上海雙科
50	自鎖帶燈按鈕	LAY50-16Y-11TD/24V	7	上海雙科	綠色
51	緊停按鈕	LAY50-22D-11Z	1	上海雙科
52	自鎖帶燈按鈕	LAY50-22D-11TD/220V	3	上海雙科	綠色
53	自鎖按鈕	LAY50-16Y-11T	2	上海雙科	紅色
54	普通按鈕	LAY50-16Y-11	6	上海雙科	綠色
55	指示燈	NXD-211/24V	14	上海雙科	DC24V LED
56	電器控制模塊		1	理工偉業
57	二極管	IN4007	7	MIC
軟件與文檔資料
58	PLC編程軟件		1	三菱
59	液壓工業仿真軟件		1	理工偉業
60	實驗指導書		1	理工偉業
61	液壓部分裝箱單		1	理工偉業
輔助元件
62	三通接頭	M22×1.5	6	理工偉業
63	耐壓膠管	25Mpa	15	上海
64	防震壓力表	YTN60 （0-10MPa 2.5級）	4	紅旗	兩個接三通，兩個裝液壓站
65	三通接頭	M14×1.5	2	理工偉業	接壓力表
配套工具
66	活動扳手	10^，，	1	上海
67	活動扳手	12^，，	1	上海
68	開口扳手	8-10	1	上海
69	開口扳手	12-14	1	上海
70	開口扳手	17-19	1	上海
71	開口扳手	22-24	1	上海
72	內卡環鉗		1	上海
73	外卡環鉗		1	上海
74	短十字起		1	上海
75	長十字起		1	上海
76	一字起		1	上海
77	內六角扳手		1	上海
78	尖嘴鉗		1	上海
79	剪刀		1	北京
80	工具盒		1	上海
易損件
81	組合墊圈	φ10	10	寧波
82	組合墊圈	φ14	5	寧波
83	O型圈	φ16×2.4	10	寧波
84	O型圈	φ22×2.4	20	寧波
85	尼龍圈	φ22	10	寧波
86	O型圈	φ14×2.4	10	寧波
87	O型圈	φ10×1.9	10	寧波
88	O型圈	φ11×2.0	5	寧波
89	信號燈	φ10	2	上海雙科	DC24V LED
90	按鈕開關	LAY50-16Y-11TD	2	上海雙科	24V
91	防震壓力表	YTN60 （0-10MPa 2.5級）	1	紅旗
92	生料帶		1	北京
93	快換接頭	M22×1.5	2	浙江
94	螺塞	M10×1	10	上海
95	T型螺栓	M8	4	北京	帶平墊螺母
實驗操作臺及軟件管理系統
97	實驗臺	1650×900×1750mm	1	理工偉業
98	實驗室遠程管理系統軟件	LIGONG	1	理工偉業
99	在線遠程教育學習軟件		1	理工偉業
100	電氣控制仿真軟件		1	理工偉業

上一篇：PLC可編程控制器實訓裝置
下一篇：建筑群中心設備間與通信鏈路裝置

關鍵詞：數控車床實訓設備實訓裝置教學儀器實驗設備教學設備實訓臺考核裝置實訓系統 實驗裝置數控技術 實訓考核技能實訓 數控系統 電氣控制實訓鑒定數控軟件實驗系統 數控實訓 電氣技術 數控銑床高教設備職教設備實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓 單片機

国产成人免费?V片在线观看_欧美日韩一区二区内射_欧美粗暴性video_久久99国产精品无码_亚洲中文卡通动漫_亚洲色成人网站www永久电影_无码中文字幕aⅴ免费费放_国产高级按摩无码视频_中文三级日本综合_白色丝袜护士制服诱惑

液壓與氣壓PLC控制綜合實訓裝置（雙面）
